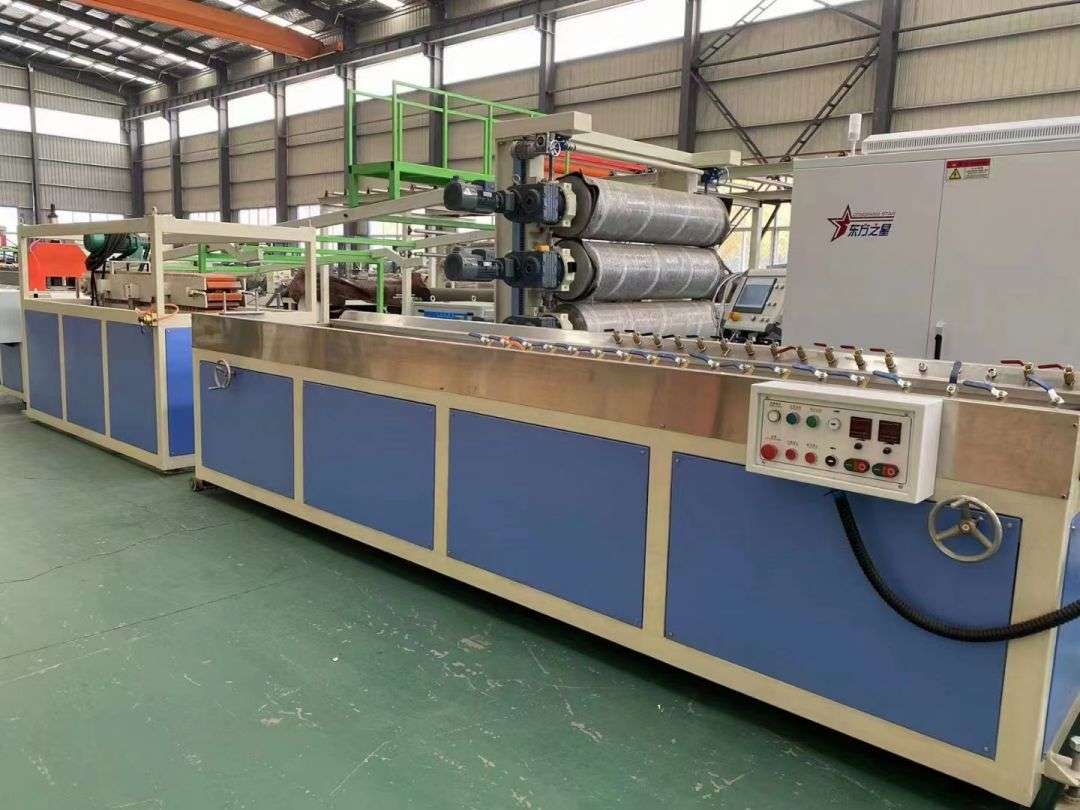

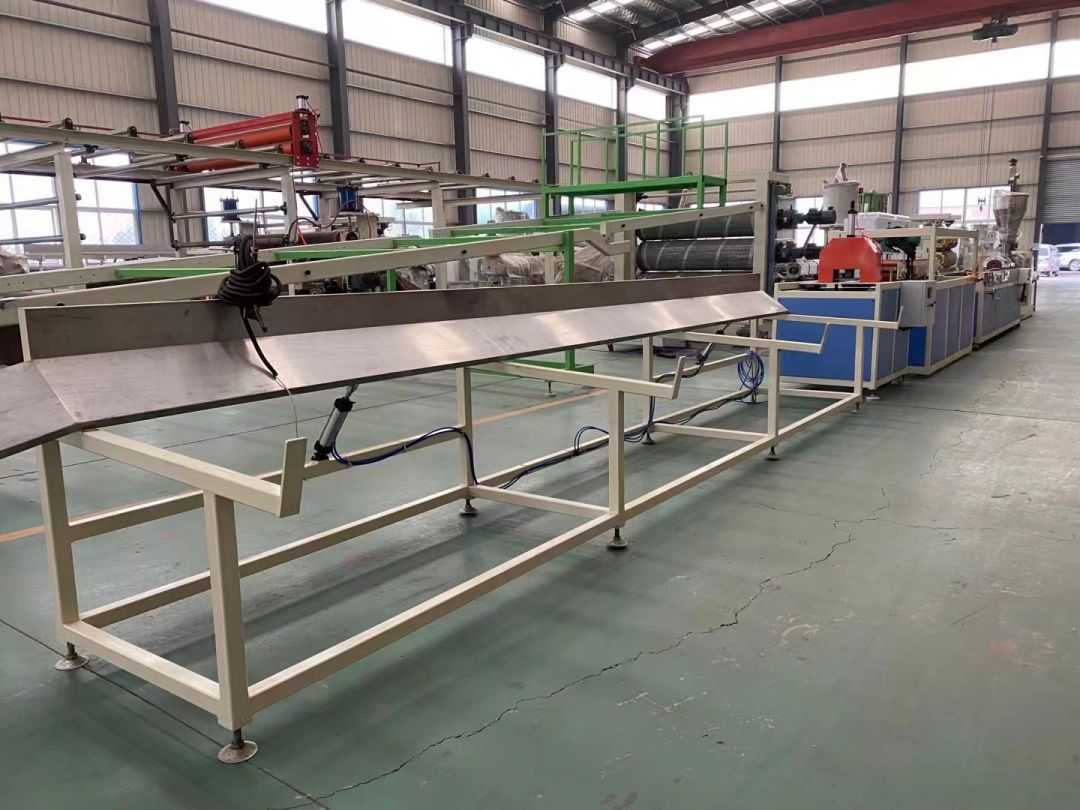

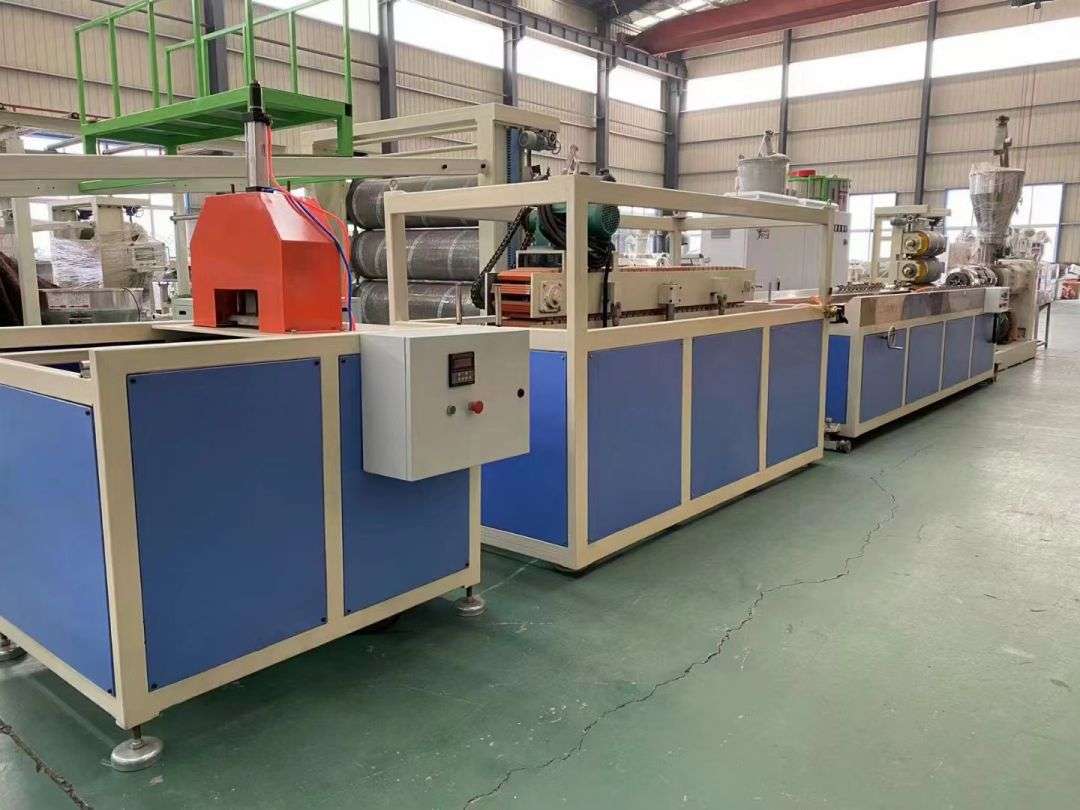

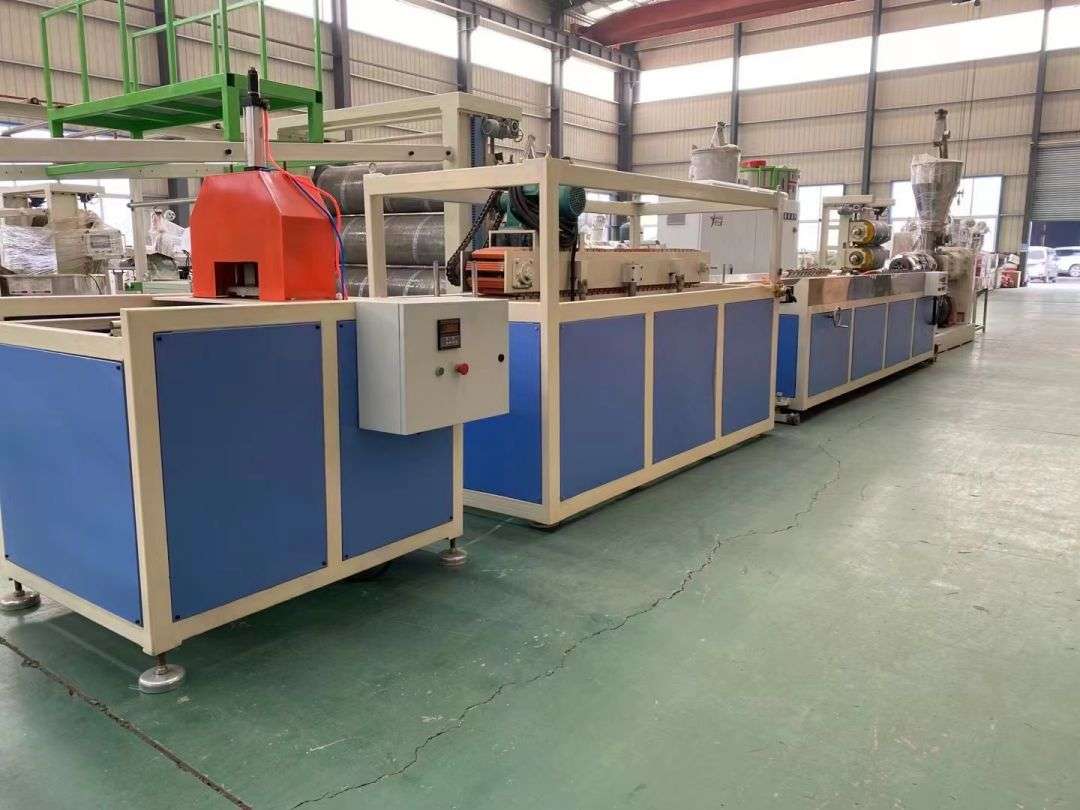

Barisan pengeluaran profil Barisan pengeluaran profil menggunakan SJSZ-65/132 siri extruders twin-screw conical, platform pembentukan vakum keluli tahan karat, traktor crawler, mesin pemotongan automatik, dan membalikkan rak pemunggahan. Platform pembentukan dilengkapi dengan pam vakum tekanan tinggi dan pam air, yang boleh dilaraskan empat dimensi. Traktor itu diapit secara pneumatik. Mesin pemotongan panjang tetap automatik menggunakan suis perjalanan untuk dipotong ke panjang tetap. Rak penyusunan adalah 6 meter panjang, diperbuat daripada keluli tahan karat, dan pneumatically terbalik.

Hantar Pertanyaan

Penerangan Produk

Barisan pengeluaran profil

Barisan pengeluaran profil menggunakan SJSZ-65/132 siri extruders twin-screw conical, platform pembentukan vakum keluli tahan karat, traktor crawler, mesin pemotongan automatik, dan membalikkan rak pemunggahan. Platform pembentukan dilengkapi dengan pam vakum tekanan tinggi dan pam air, yang boleh dilaraskan empat dimensi. Traktor itu diapit secara pneumatik. Mesin pemotongan panjang tetap automatik menggunakan suis perjalanan untuk dipotong ke panjang tetap. Rak penyusunan adalah 6 meter panjang, diperbuat daripada keluli tahan karat, dan pneumatically terbalik.

kes

paparan produk

projek	parameter teknikal
enjin utama
Kabinet Kawalan Elektrik	* Suis udara: chint * Ketebalan keluli yang digunakan tidak kurang dari 1.5 mm, dan semua komponen elektrik adalah jenama terkenal
Jumlah pengeluaran (kg / h)	100-200 (berbeza dengan jumlah penyemperitan bahan yang diproses dan keadaan operasi yang berbeza)
saiz (mm)	3670 x 1500 x 2350 mm
Berat (kg)	3000 kg
Pemeteran dan pemakanan automatik	Bahan: Keluli tahan karat
Talian penghantaran kuasa	Sistem empat wayar tiga fasa
Pengawal Suhu, dengan Perhentian Kecemasan dan Fungsi Perlindungan	Jadual kawalan suhu pintar Fungsi penggera perlindungan yang lebih besar Sistem Perlindungan Beban Voltan Tinggi.
ciri	Ricih yang tinggi, kesan plastik yang baik, output tinggi (100-160kg / h) Kelajuan penyemperitan profil saiz yang sepadan untuk memenuhi keperluan output garis pengeluaran. Bahan pembuatan peringkat tinggi dan bahagian tahan lama mempunyai sifat lasak.
Bagaimana data panel operasi dipaparkan	paparan digital
Skru: aloi berkualiti tinggi 38crmoaia ketebalan lapisan nitrida 0.7mm, kekerasan permukaan HV940, RA0.4UM Jenama terkenal China
diameter (mm)	65/132mm
panjang aktif (mm)	2140mm
kuantiti	Perkara 2
bentuk	tirus
Kelajuan Kelajuan (r/min)	1 ~ 34 (dioutward)
Drum Alloy Berkualiti Tinggi 38Crmoaia Nitride Lapisan Ketebalan 0.7mm, Kekerasan Permukaan HV940, RA0.4UM
Jenis silinder mesin	Peranti monolitik
Kaedah pemanasan	Cincin pemanasan aluminium casting
Bilangan kawasan pemanasan	Kawasan 4
Kekuatan Pemanasan (KW)	30kW (11/4/6/8）
julat suhu (℃)	50 ~ 350 ℃
Bilangan kawasan penyejukan	3 Daerah
Teras aliran gabungan	45 #, permukaan dalaman bersalut krom
petikan penyejuk	Kipas 3x250w disejukkan
medium penyejuk	udara
jaminan kualiti	Hayat perkhidmatan lebih dari 10,000 jam
Kaedah pengendalian drum mesin	Kekerasan Double Alloy HRC 55-62
2. Sistem pemacu dan sistem penurunan
Kuasa motor pemacu utama	37kw, Shandong Brand Motor terkenal
Kaedah kerja motor utama	Motor tak segerak tiga fasa, disambungkan secara langsung ke kotak gear, motor dengan gabenor penukaran kekerapan berubah-ubah
Kelajuan enjin utama pemacu utama	30 ~ 1400r/min
Jenama kotak gear	Kotak gear kilasan tinggi mendatar, gear cenderung gigi keras
Roda gear	Rawatan penyusupan nitrogen, bahan gear adalah 20crmoti
Kotak Tiket Kerja	Kedua -dua aci pengurangan kotak pengedaran didorong oleh gear taical
Mod peraturan kelajuan motor utama	Peraturan kelajuan AC
3. Sistem pam vakum
Jenis	pam vakum cincin air
kuasa motor	3kw
Mod kerja motor	Motor Asynchronous Three
ijazah vakum	0 ~ -0.8pa
pam vakum	Kadar ekzos: 60m³ / j

1. 240 jadual tetapan vakum

saiz (mm)	400012001475mm (termasuk saiz kereta api panduan)
Bahan plat air	Keluli tahan karat
Bilangan muncung udara dan muncung air	Kira -kira 60
Gerakkan motor sebelum dan selepas	0.75kW (1 set)
pam air	3kw
Jenis pam vakum	Pam vakum cincin air
Kuasa pam vakum	Dua, 4kw
ijazah vakum (MPA)	0 ~ -0.8pa
Mod kedudukan dan sambungan muncung wap air	Lokasi: kedua -dua belah peringkat penetapan: Jenis Tetap
Mod pelarasan ketinggian pusat	Manual Worm Cochlear
Kawalan Kabinet	1 、 Operasi mudah. 2 、 Menyedari jadual penetapan sebelum dan selepas pelarasan elektrik, penyesuaian manual dan bawah. 3 、 Peralatan elektrik diperbuat daripada chint 4 、 Semua motor mempunyai perlindungan beban yang berlebihan.
Jumlah dan kuantiti tangki air	Kira -kira 150l

Parameter Spesifikasi Umum

Bekalan air automatik dan kawalan saliran

Vakum Jadual 1

Pindahkan 700mm mm dan ke hadapan

± 30mm penalaan halus dan kanan

Cakera air diperbuat daripada keluli tahan karat

Paip dan peralatan luaran mudah dipasang dan membaik pulih dengan mudah.

Semua paip luar untuk bekalan air dan saliran diperbuat daripada saiz 1 "-2" paip keluli tergalvani.

penampilan yang cantik

2. Crawler Tractor

Panjang, x dan lebar (mm)	1800mm x 1500mm x 1700mm
Kelajuan daya tarikan (m / min) tarik maksimum maksimum	0.8-5 m/i 4000 n
Kuasa motor daya tarikan (kw)	2.2kW x 1
Jejak Jejak	pneumatik
Mod sambungan motor	sambungan bintang
bilangan motor	1
kelajuan motor	10 ~ 1450r/min
Menjejaki panjang berkesan	1500mm
Peraturan kelajuan motor	Motor AC, Peraturan Kelajuan Penyongsang
Mod penyambungan getah dan trek	Cepat dihubungkan dengan skru, mudah dipasang dan dikeluarkan
Ciri -ciri blok daya tarikan	Gabungkan dengan blok getah dan keluli Q235A, dengan ketahanan yang baik dan rintangan haus
Clammode of Mode	Kawalan pneumatik
Ketinggian pusat traktor	1000 ± 50 mm, laras, kelajuan daya tarikan segerak.
Tekanan udara termampat	0.5 ~ 0.7MPa
Kaedah mengisi bahan bakar rantai	Penambahan manual
Kawalan Kabinet Bahagian silinder & pneumatik	Bahagian Elektrik: Chint Silinder digunakan oleh yadke
Semua bahagian pneumatik: Yadker × pengawal traktor berada di papan kawalan vakum × Pintu dan kotak di sisi lain dihasilkan dengan ketebalan plat keluli 1.5mm. × Kemunculan traktor itu cantik.

Mesin bersepadu pemotongan automatik

3. Mesin pemotongan: 1,200 mm x 1160 mm x 1600 mm
Mod tekanan Ketepatan pemotongan Potong ketinggian Potong kuasa motor	Litar pneumatik ≤2mm ≤150mm 1.5 kW
Lebar potong maksimum	260 mm
Kaedah meter	suis fotoelektrik
Tekanan mampatan udara	0.5 ~ 0.7MPa
